STBB系列高壓并聯電容器補償裝置適用于頻率為50Hz，額定電壓等級為6kV、10kV、35kV的輸配電系統中，電容補償柜用以補償系統無功功率，提高功率因數，調整電網電壓，降低線路損耗，改善供電質量，提高供配電設備的使用效率，容量可以從數百Kvar到數萬Kvar。

高壓無功自動補償裝置，適用于6KV、10KV的大中型工礦企業等負荷波動較大、功率因數需經常調節的變電站配電系統。本裝置是根據系統電壓和無功缺額等因素，通過綜合測算，自動投切電容器組、以提高電壓質量、改善功率因數及減少線損。電容補償柜適用于無人值守變電站和諧波電壓、諧波電流滿足國標GB/T14549-93規定允許值的場合。如現場諧波條件超標，可根據情況配備1%-13%Xc的電抗以抗拒諧波進入補償設備。

高壓斷路器自動分組投切電容柜 根據供電母線的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進項無功補償，從而提供功率因數，改善供電質量，降低電能損耗。安裝于35kv或110kv變電站內的出線母線側，電容補償柜或安裝于6、10kv開閉所內，也常安裝于工況企業的高壓電動機的控制柜前進行就地補償。

電容補償柜具備無功自動補償，自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量；抑制諧波功能，可以根據現場給的諧波情況配備串聯電抗器，組成LC回路，抑制諧波；完善的電容器組保護，具備過壓保護、欠壓保護、過流保護、零序電壓保護、電容支路不平衡電壓保護。

高壓電容補償柜特點
采用真空電鍍膜金屬化聚丙烯薄膜并聯電容器，自身損耗小，因為聚丙烯膜具有高工作場強與低介質損耗及體積小、容量大、損耗小、重量輕等特點。
電容器的實測電容與其額定值之偏差不超過額定值的＋10∕－5％。
可加裝串聯電抗器，以限制電容器組合閘過程中的涌流，限制操作過電壓和-制電網中高次諧波對電容器的影響。
節電效果明顯，將電網功率因數提高到0.95以上，電流下降10％～20％，有效降低線損。
自身損耗低，本裝置所使用的電容器，自身的能量損失極小是一般油浸低膽電容器的五分之一以下。
充分考慮用戶實際情況，就地補償柜的電容器組和相關控制部件置于同一柜體，便于高壓電機單機就地補償場合安裝使用。

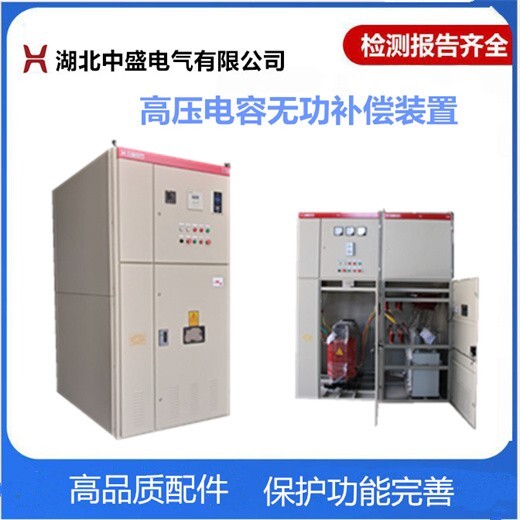

高壓電容補償柜10KV無功補償裝置
使用環境
環境溫度：-40+45；
空氣相對濕度：95％；
海拔高度：2000m（海拔2000m以上的可根據具體工況特殊設計）；
高工作電壓不應超過額定電壓的1 10％（過渡過程除外）；
大工作電流不應超過額定電流的1 .3倍(過渡過程除外)。
