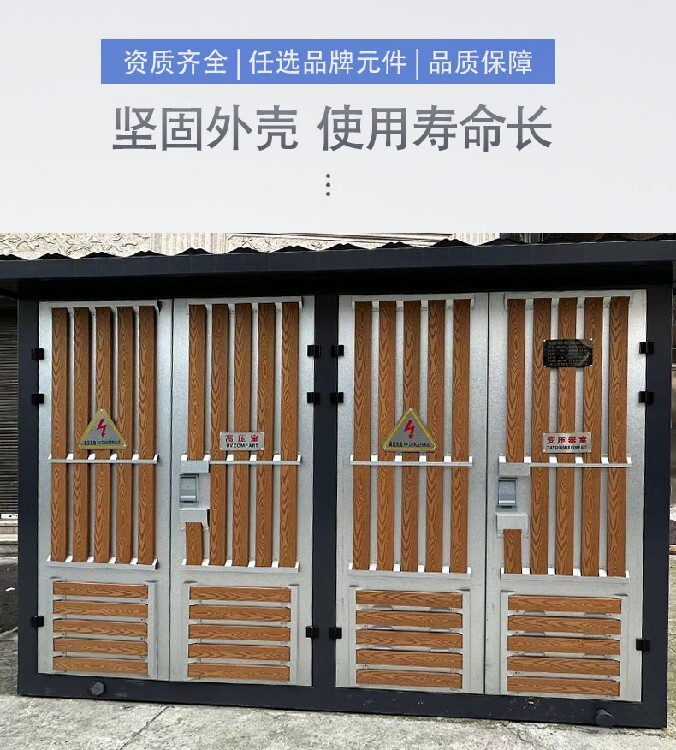

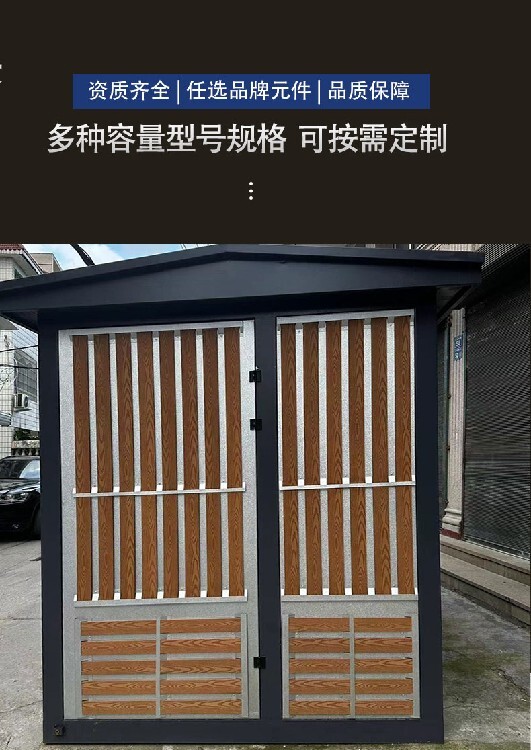

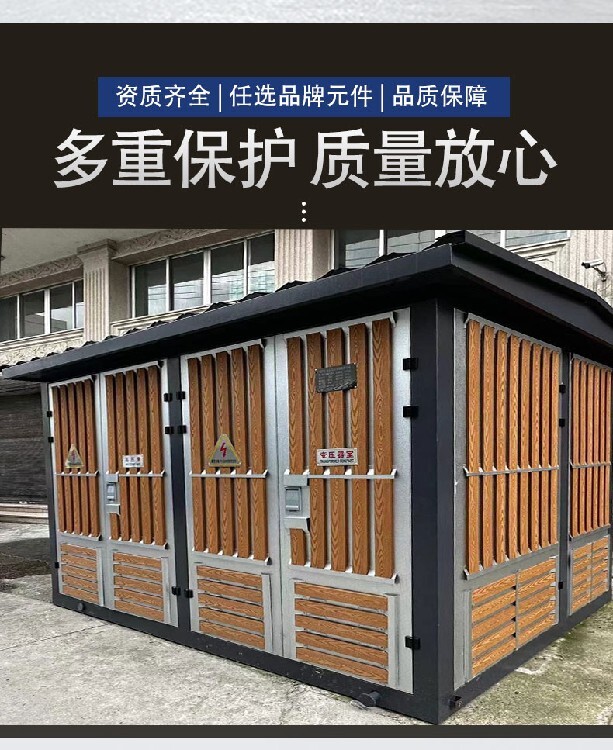

箱式變壓器（箱式變電站）的組成：1、高壓進線柜 2、高壓出線柜 3、高壓計量柜 4、低壓進線柜 5、低壓出線柜 6、低壓計量柜 7、電容補償柜箱式變壓器

箱式變電站(簡稱箱變)是一種把高壓開關設備配電變壓器，低壓開關設備，電能計量設備和無功補償裝置等按一定的接線方案組合在一個或幾個箱體內的緊湊型成套配電裝置。它適用于額定電壓10/0.4KV三相交流系統中，作為線路和分配電能之用。
與同容量的歐式箱變相比較，美式箱變的結構更為合理。由于歐式箱變是將變壓器及普通的高壓電器設備裝于同一個金屬外殼箱體中，變壓器室溫很高，引起散熱困難，影響出力;另一方面在箱體中采用普通的高壓負荷開關和熔斷器、低壓開關柜，所以歐式箱變體積較大。美式箱變與歐式箱變結構上不一樣。從布置上看，其低壓室、變壓器室、高壓室不是目字型布置，而是品字型布置。從結構上看，這種箱式變分為前、后兩部分前面為高、低壓操作間隔，操作間隔內包括高低壓接線端子，負荷開關操作柄，無載調壓分節開關，插入式熔斷器，油位計等;后部為注油箱及散熱片，將變壓器繞組、鐵芯、高壓負荷開關和熔斷器放入變壓器油箱中。

(一)拼裝式變電站。拼裝式變電站將高、低壓成套裝置及變壓器裝入金屬箱體，高、低壓配電裝置間還留有操作走廊。這種型式的箱式變體積較大，已較少使用。

(二)組合裝置型變電站。組合裝置型變電站的高、低壓配電裝置不使用現有的成套裝置，而是將高、低壓控制、保護電器設備直接裝入箱內，使之成為一個整體。由于總體設計是按免維護型考慮的，箱內不需要操作走廊。這樣可以減小箱式變的體積，這種型式是歐式箱變，是普遍采用的型式。

(三)一體型變電站。一體型變電站就是所謂的美式箱變。它是在簡化高、低壓控制、保護裝置的基礎上，將高、低壓配電裝置與變壓器主體一齊裝入變壓器油箱，使之成為一個整體。這種型式的箱式變體積更小，其體積近似于同容量的普通型油浸變壓器。僅為同容量歐式箱變體積的1/3左右。

主要特點：
1、過載能力強，允許過載2倍2個小時，過載1.6倍7個小時而不影響箱變壽命；
2、采用肘式插接頭，可以十分方便高壓進線電纜的連接，并可在緊急情況下作為負荷開關使用，即可帶電拔插；
3、采用雙熔斷器保護，插入式熔斷器（BAY—o—net）為雙敏熔絲（溫度、電流）保護箱變二次側發生的短路故障。后備限流保護熔斷器（ELSP）保護箱變內部發生的故障，用于保護高壓側；
4、變壓器一般采用高燃點油（FR3）；
5、高壓負荷開關保護用熔斷器等全部元件都與變壓器鐵芯、繞組放在同一油箱內。

箱變特點：
1、結構緊湊、體積小、安裝方便、靈活；
2、全絕緣、全密封結構、安全可靠、免維護，可靠保護人身安全；
3、高壓側采用雙熔斷器保護，其中插入式熔斷器熔絲為雙敏熔絲（溫度、電流）、后備熔斷器為限流熔斷器，降低了運行成本；
4、高壓進線采用電纜接插件結構，全絕緣、安全可靠、操作方便；
5、既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性
6、變壓器為三相三柱或三相五柱等結構，鐵芯采用階梯接縫工藝或卷鐵芯工藝，噪聲低、損耗低、抗短路和過載能力強；
7、采用真空干燥和真空注油的特殊工藝，我公司將用在110kV產品的此工藝延伸到10kV產品，為提高產品質量提供有力保障；
8、箱體可根據運行環境的要求采用防腐設計和特殊噴漆處理，具有“三防”功能，即防凝露、防鹽霧、防霉菌的功能，并能滿足高溫、高濕環境下的防腐要求。

箱式變電站主要技術條件
3.1 環境條件
3.1.1 周圍空氣溫度
年溫度：45℃
熱月平均溫度：30℃
年溫度：-10℃
日溫差：25K
3.1.2 海拔高度：≤1000m
3.1.3 環境濕度：日平均相對濕度不大于90%
日平均水蒸汽壓力值不超過2.2kPa
月平均相對濕度不大于90%
月平均水蒸汽壓力值不超過1.8kPa
3.1.4 地震烈度：8度
3.2 工程條件
3.2.1 系統概況
a.系統額定電壓：12kV
b.系統額定頻率：50Hz
c.系統中性點接地方式：不接地、消弧線圈接地和小電阻接地。
3.2.2 新建或擴建工程。
