傳感器是一種能夠感受到規定的被檢測并按照一定規律轉換成可輸出信號的裝置，以滿足信的傳輸、處、存儲、顯示、記錄和控制等要求。
一、傳感器的組成
傳感器一般由敏感元件，轉換元件及基本轉換電路三部分組成。
①敏感元件是直接感受被測物量，并以確定關系輸出另一物量的元件（如彈性敏感元件將力，力矩轉換為位移或應變輸出）。
②轉換元件是將敏感元件輸出的非電量轉換成電路參數（電阻，電感，電容）及電流或電壓等電信號。
③基本轉換電路是將該電信號轉換成便于傳輸，處的電量。
二、傳感器的分類
按被測量對象分類
①內部信傳感器主要檢測系統內部的位置，速度，力，力矩，溫度以及異常變化。
②外部信傳感器主要檢測系統的外部環境狀態，它有相對應的接觸式（觸覺傳感器、動覺傳感器、壓覺傳感器）和非接觸式（視覺傳感器、超聲測距、激光測距）。
傳感器按工作機
①物性型傳感器是利用某種性質隨被測參數的變化而變化的原制成的（主要有：光電式傳感器、壓電式傳感器）。
②結構型傳感器是利用物學中場的定律和運動定律等構成的（主要有電感式傳感器、電容式傳感器、光柵式傳感器）。
按被測物量分類
如位移傳感器用于測量位移，溫度傳感器用于測量溫度。
按工作原分類主要是有利于傳感器的設計和應用。
按傳感器能量源分類
①無源型：不需外加電源。而是將被測量的相關能量轉換成電量輸出（主要有：壓電式、電感應式、熱電式、光電式）又稱能量轉化型；
②有原型：需要外加電源才能輸出電量，又稱能量控制型（主要有：電阻式、電容式、電感式、霍爾式）。
按輸出信號的性質分類
①開關型（二值型）：是“1”和“0”或開(ON)和關（OFF）；
②模擬型：輸出是與輸入物量變換相對應的連續變化的電量，其輸入/輸出可線性，也可非線性；
③數字型：（1）計數型：又稱脈沖數字型，它可以是何一種脈沖發生器所發出的脈沖數與輸入量成正比；（2）碼型（又稱編碼型）：輸出的信號是數字碼，各碼道的狀態隨輸入量變化。其碼“1”為高電平，“0”為低電平。
三、傳感檢測技術的地位和作用
地位：傳感檢測技術是一種隨著現科學技術的發展而迅猛發展的技術，是機電一體化系統不可缺少的關鍵技術之一。
作用：能夠進行信獲取、信轉換、信傳遞及信處等功能。應用：計算機集成制造系統（CIMS）、柔性制造系統（FMS）、加工中心（MC）、計算機輔助制造系統（CAM）。
在工業自動化方面卻很少見。因?yàn)榧す鉁y距傳感器售價太高，一般在幾千美元。

霍爾傳感器用途
霍爾器件具有許多優點，它們的結構牢固，體積小，重量輕，壽命長，安裝方便，功耗小，頻率高（可達1MHZ），耐震動，不怕灰塵、油污、水汽及鹽霧等的污染或腐蝕。
霍爾線性器件的精度高、線性度好；霍爾開關器件無觸點、無磨損、輸出波形清晰、無抖動、無回跳、位置重復精度高（可達μm級）。取用了各種補償和保護措施的霍爾器件的工作溫度范圍寬，可達－55℃～150℃。
按被檢測的對象的性質可將它們的應用分為：直接應用和間接應用。前者是直接檢測出受檢測對象本身的磁場或磁特性，后者是檢測受檢對象上人為設置的磁場，用這個磁場來作被檢測的信息的載體，通過它，將許多非電、非磁的物理量例如力、力矩、壓力、應力、位置、位移、速度、加速度、角度、角速度、轉數、轉速以及工作狀態發生變化的時間等，轉變成電量來進行檢測和控制。
位移測量
兩塊磁鐵同極性相對放置，將線性型霍爾傳感器置于中間，其磁感應強度為零，這個點可作為位移的零點，當霍爾傳感器在Z軸上作△Z位移時，傳感器有一個電壓輸出，電壓大小與位移大小成正比。
力測量
如果把拉力、壓力等參數變成位移，便可測出拉力及壓力的大小，按這一原理可制成的力傳感器。
角速度測量
在非磁性材料的圓盤邊上粘一塊磁鋼，霍爾傳感器放在靠近圓盤邊緣處，圓盤旋轉一周，霍爾傳感器就輸出一個脈沖，從而可測出轉數（計數器），若接入頻率計，便可測出轉速。
線速度測量
如果把開關型霍爾傳感器按預定位置有規律地布置在軌道上，當裝在運動車輛上的永磁體經過它時，可以從測量電路上測得脈沖信號。根據脈沖信號的分布可以測出車輛的運動速度。

霍爾原理電流傳感器是基于霍爾磁平衡原理（閉環）和霍爾直測式（開環）兩種基本原理。
開環電流傳感器的原理：原邊電流IP產生的磁通被磁芯聚集在磁路中，霍爾元件固定在很小的氣隙中，對磁通進行線性檢測，霍爾器件輸出的霍爾電壓經過電路處理后，副邊輸出與原邊波形一致的跟隨輸出電壓，此電壓能夠反映原邊電流的變化。
霍爾電流傳感器可以測量各種類型的電流，從直流電到幾十千赫茲的交流電，其所依據的工作原理主要是霍爾效應，
當原邊導線經過電流傳感器時，①原邊電流IP會產生磁力線，②原邊磁力線集中在磁芯周圍，③內置在磁芯氣隙中的霍爾電極可產生和原邊磁力線成正比的大小僅幾毫伏的電壓，④電子電路可把這個微小的信號轉變成副邊電流IS，⑤并存在以下關系式：
(1)
其中，IS—副邊電流；
IP—原邊電流；
NP—原邊線圈匝數；
NS—副邊線圈匝數；
NP/NS—匝數比，一般取NP=1。
電流傳感器的輸出信號是副邊電流IS，它與輸入信號（原邊電流IP）成正比，IS一般很小，只有100~400mA。如果
輸出電流經過測量電阻RM，則可以得到一個與原邊電流成正比的大小為幾伏的輸出電壓信號。

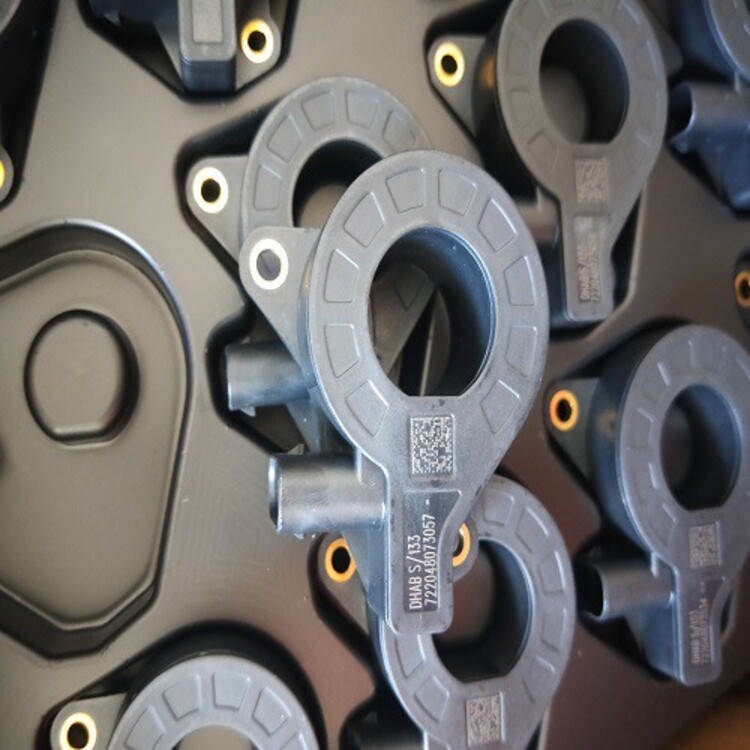

霍爾電流傳感器

霍爾電流傳感器主要適用于交流、直流、脈沖等復雜信號的隔離轉換，通過霍爾效應原理使變換后的信號能夠直接被AD、DSP、PLC、二次儀表等各種采集裝置直接采集，廣泛應用于電流及電池應用、逆變電源及太陽能電源管理系統、直流屏及直流馬達驅動、電鍍、焊接應用、變頻器，UPS伺服控制等系統電流信號采集和反饋控制，具有響應時間快，電流測量范圍寬精度高，過載能力強，線性好，抗干擾能力強等優點。

1 開環霍爾電流傳感器
1.1.1 型號說明

1.1.2 技術指標

1.1.3 開口式開環霍爾電流傳感器
1.1.3.1 規格尺寸


1.1.3.2 規格參數對照表

注:額定電流未標注表示輸入電流交直流均可測量，訂貨時請。
1.2 閉口式霍爾電流傳感器
1.2.1 規格尺寸



1.2.2 規格參數對照表

注:額定電流未標注表示輸入電流交直流均可測量，訂貨時請。

1.2.3 接線方式
1.2.3.1 霍爾開口/閉口式開環電流傳感器
接線端子定義

1.2.3.2 霍爾（真有效值）電流傳感器
接線端子定義

閉環霍爾電流傳感器
閉環霍爾電流傳感器又叫霍爾磁平衡式電流傳感器，它是在上述原理的基礎，加上了磁平衡原理，即集磁環將原邊電流所產生的磁場聚集后，作用于霍爾元件，使其有電壓信號輸出，經放大輸入到功率放大器，輸出補償電流流經次級補償線圈。級次線圈產生的磁場與原邊電流產生的磁場相反，因而補償了原邊磁場，使霍爾輸出逐漸減小，當原次級磁場相等時，補償電流不再增大，這就是磁平衡原理。這種線路主要由磁電轉換部分、放大電路部分及驅動補償線路部分等組成。
1 型號說明
閉環霍爾電流傳感器又叫霍爾磁平衡式電流傳感器，它是在上述原理的基礎，加上了磁平衡原理，即集磁環將原邊電流所產生的磁場聚集后，作用于霍爾元件，使其有電壓信號輸出，經放大輸入到功率放大器，輸出補償電流流經次級補償線圈。級次線圈產生的磁場與原邊電流產生的磁場相反，因而補償了原邊磁場，使霍爾輸出逐漸減小，當原次級磁場相等時，補償電流不再增大，這就是磁平衡原理。這種線路主要由磁電轉換部分、放大電路部分及驅動補償線路部分等組成。
2 型號說明

3規格尺寸
3.1 AHBC-LTA外形尺寸

3.2 AHBC-LT1005外形尺寸

3.3 規格參數對照表

注:輸入電流交直流均可測量，訂貨時請注明。

3.4 接線方式
接線端子定義

注：①模擬量輸出地需要和電源地連接。
②請選擇正確的電流流入方向。


安科瑞電氣股份有限公司[代碼:300286.SZ]是一家為智能電網用戶端提供智能電力、電能管理、電氣安全等系統性解決方案的國內少數幾家企業之一。
公司自2003年6月成立以來，專注于用戶端智能電力儀表的研發應用、生產和銷售，致力于為用戶提供35（10）/0.4kV變電所自動化系統、建筑光伏發電系統、電能質量治理系統、電能分項計量系統、電氣火災監控系統、醫療IT配電系統、數據中心能耗監測系統、通信基站電源管理系統、消防設備電源監控系統、消防應急照明和疏散指示系統、防火門系統以及智能照明系統、鋰電池管理系統、電動汽車充電系統等產品和服務，提高客戶用電效率和用電安全。

傳感器主要用于壓電材料中，包括石英、鉀、鈉、鉀、磷酸鹽、磷酸鹽和磷酸鹽。石英(石英)是一種天然晶體，在晶體中發現壓電效應，在一定溫度圍內，壓電性能一直存在溫度超過這個圍時，壓電性能完全消失。隨著應力場變化的小，因此逐漸被其他石英壓電晶體所替。鉀鈉鉀鈉具有很高的敏感性和壓電系數，但在室溫和低濕度環境下可應用。磷酸二氫磷酸鹽是一種人工晶體，它可以承受高溫高濕的環境，因而得到了廣泛的應用。
什么是傳感器
壓電效應也應用在多晶體，如壓電陶瓷，包括鈦酸鋇壓電陶瓷、壓電陶瓷、鈮酸鹽系壓電陶瓷、鈮鎂酸鉛壓電陶瓷等。壓電效應是傳感器的壓力原，壓電傳感器不能用于靜態測量，因?yàn)橥ㄟ^外力后的電荷，只能在回路中用無限輸入阻抗來保持。實際情況并非如此，因此它決定了壓電傳感器只能測量動態應力。該傳感器主要用于加速度、壓力和壓力的測量。壓電式加速度計是一種常用的加速度計。
該結構具有結構簡、體積小、重量輕、使用壽命長等優點。壓電式加速度計已廣泛應用于飛機、汽車、船舶、橋梁和建筑物的振動和沖擊測量，特別是在航空航天領域。傳感器也可用于測量發動機的內部燃燒壓力和真空度的測量。也可用于軍工行業，比如用它來測量和子彈的射擊瞬間膛壓變化和口沖擊波壓力。它可用于測量大氣壓，也可用于測量小壓力。
傳感器也被廣泛用于生物醫學測量領域，例如心室導管麥克風是由壓力傳感器制成的壓力傳感器，用于測量動態壓力是很常見的，因此壓力傳感器的應用非常廣泛。
當安裝傳感器時，傳感器的端面應與齒輪相對應。方法如下：先用扳手?jǐn)Q入傳感器到傳感器部分和齒輪齒頂接觸;其次，傳感器回旋半圈，0.5~1.5mm的差距;后，將鎖緊螺母擰緊固定的傳感器。
