關鍵詞 |

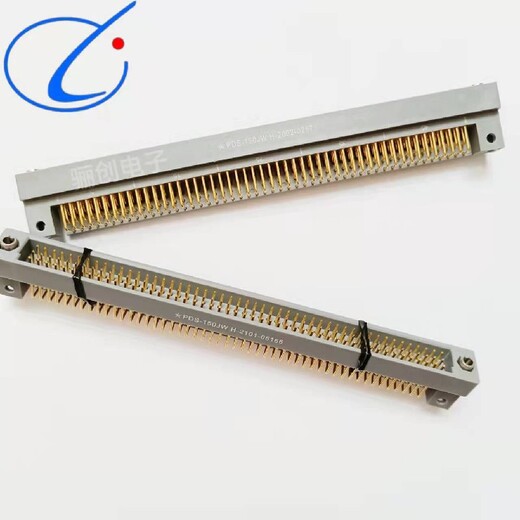

坡PDS印制板接插件,PDS印制板接插件 |
面向地區 |
接口類型 |
AC/DC |
|
額定電流 |
2.5A |
額定電壓 |
220v |
加工定制 |
是 |
應用范圍 |
通訊 |
執行質量標準 |
國標 |
連接器的用途從電視、電腦到醫療器械、航空、軍事，很多高科技產品中都隱藏著一個不可或缺的連接器。 接插件是連接電子線路的定位接頭，有插件和接件構成，一般狀態是可以完全分離的。
連接器形式和結構是千變?nèi)f化的，隨著應用對象、頻率、功率、應用環境等不同，有各種不同形式的連接器。伴隨著技術性的發展和規定的持續提升，電極連接線也產生了多向發展趨勢
XCD系列為線簧式電源連接器,接觸件采用多種端接形式,殼體為高強度鋁合金,插頭,插座既可裝針,也可裝孔,其連接方式為卡口式快速連接和分離,也可采用螺紋連接方式,操作方便,連接牢靠,抗振耐沖,其中插孔為線簧孔,具有插拔柔和、接觸電阻小、防潮、防鹽霧、防霉菌、防淋雨等特性,主要應用于電站及各類電氣設備之間的大電流工作條件下的線路連接。
產品標志代號
?XCD 45 F/T 4 Z1/K 1PW 01
2-圓形電連接器主稱代號
3-殼體號：22,27,33, 36,39, 45, 855一接觸件對數:1芯、2芯、3芯、4芯、6芯、8芯、9芯
4一插頭座類別:T-插頭:F-方盤插座;L-螺母緊固插座
6 - 接觸件類別:Z- 插針鍍金: K- 插孔鍍金
D-不銹鋼鈍化，尾部無螺紋
7-殼體鍍層及尾部附件:D-化學鍍鎳,尾部無螺紋P-化學鍍鎳，尾部有螺紋Pa-不銹鋼鈍化，尾部有螺紋，選用配件
8 一 防誤插轉位號：N, W,X,Y，Z： 其中 “N” 可不標注， 參見防誤插鍵位
9-01-與導線采用螺紋連接，02-與導線采用壓接連接，不標注-與導線采用焊接連接
注:為與各種規格電纜匹配,還提供多種尾部附件可供選擇,詳細內容請參見(XC及其擴展系列電連接器通用附件》
產品技術特性
一、使用環境條件
工作溫度：-55°℃-+125°℃
擊：加速度980m/s'
-55℃-+200℃(訂貨時標明)相對濕度：40℃±2℃時，90%-95%振
動：頻率10Hz-2000Hz,加速度196m/s
機械壽命：插拔>1000次
恒加速度：980m/s'
工作高度：30000m
西安驪創電子科技有限公司供應30J J30JZ HJ30J J30Y2、Y3、Y4、Y8,YP、Y11、Y17、Y27、Y25.Y50、Y50DX、Y50EX、Y68、2CX,XC、XCE、XCD、XCF、XCG、CXCH、Y50X、XKE、YMA、YMB、YMG、GJB598，GJB599. Y2M. FQ.FQN.Q型，P型系列等圓形電連接器，航空插頭。J7、J14、J18、J36，CB系列、CD系列等矩形連接器（接插件）、CY系列等印制板連接器，采用線簧插孔的J系列、PDS系列等矩形連接器，PJS系列等小矩形連接器，JCD系列等微矩形連接器以及、SFX系列等水下圓形連接器、MX系列氣密封圓形連接器
