關鍵詞 |
12米龍門加工中心FD-42120 |
面向地區 |
動力類型 |
液壓 |
|
布局形式 |
立式 |
界面語言 |
中文 |
是否庫存 |
否 |
適用行業 |
船舶 |
類型 |
龍門銑床 |

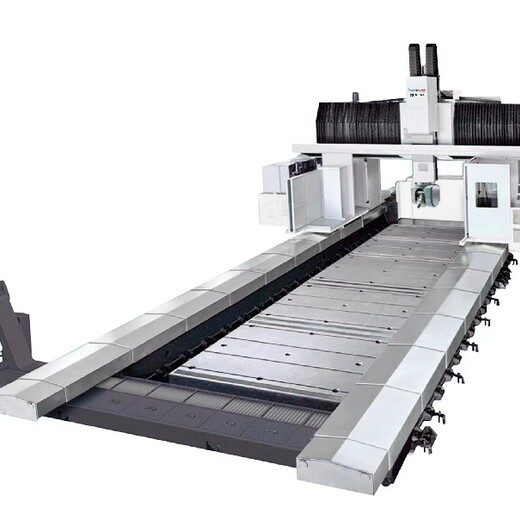

12米龍門加工中心是一種大型加工中心機?。
定義概述
龍門加工中心,特別是12米龍門加工中心,是指其主軸Z軸的軸線與工作臺垂直設置的加工中心。這種機床的整體結構由雙立柱和頂梁構成門式結構框架,雙立柱中間還設有橫梁,使得其特別適用于加工大型工件和形狀復雜的工件?。
龍門加工中心機技術參數規格表
規格/機型 單位 FD-42120
1.加工范圍
X軸行程(左右) mm 12000
Y軸行程(前后) mm 4200(臥頭行程5000)
Z軸行程(上下) mm 2250
主軸鼻端至工作臺面距離 mm 555-2805
臥頭中心至工作臺面距離 mm 175-2425
雙柱間距離 mm 4250
橫梁底面至工作臺面距離 mm 2950
2.工作臺規格
工作臺尺寸 (X 軸方向) mm 12000
工作臺尺寸 (Y 軸方向) mm 3200
工作臺大載重 kg 25000KG
3.三軸軌道設計及型式( X,Y軸滾柱線軌,Z軸方滑枕)
軌道規格寬度 mm X軸:55 / Y軸:55 / Z軸: 600方滑枕
4.主軸規格
主軸傳動方式 直結式傳動
主軸轉速 rpm 50-6000
主軸內孔錐度 BT50
主軸推薦馬力 KW 30/37
主軸堵轉扭矩 NW 249.1
主軸轉速變換 兩檔齒輪箱變速
5.進給系統
G00 快速進給 (X/Y/Z 軸) m/min 6/6/6
G01 切削進給 mm/min 1-6000
6.刀庫系統(選配)
刀庫類型 pcs
大刀具直徑/相鄰無刀大刀具直徑 mm ?112/ ?220
大單刀重量 KG 18
大刀具長度 mm 300
拉刀螺栓 MAS403P50T-1(45度)
7.機器精度
X,Y,Z定位精度 mm 0.005/ 300
X,Y,Z重復定位精度 mm 0.008/ 300
8.主軸及三軸馬達參數 FANUC 0i-MF
主軸伺服馬達額定功率/扭矩 kw / Nm 30/37 / 249.1
三軸伺服馬達額定功率 kw X軸:9 / Y軸:6 / Z軸:6
三軸伺服馬達大扭矩 Nm X軸:130 / Y軸:130 / Z軸:130
9.其他
機器尺寸(長*寬*高) mm 27600*7850*9750
機器重量 T 約130T
機臺交付時所需物品及相關要求
1. 電源/氣源要求:動力電源:380V±10%,單相電源:220V±10%,電源總功率:20KVA,電源頻率:50HZ±1%,三相,氣源:6kg/c㎡經適當干燥處理
2.使用環境條件要求: 相對濕度:≤80%,環境溫度:0℃-42℃,空氣介質:無腐蝕性介質,光線充足,通風良好,機床在上述工作環境下,長期穩定工作。
3. 潤滑要求:68#導軌潤滑油,為用油安全,提高機臺性能,建議用美孚、殼牌等品牌。
4. 接地要求:機臺地線單接地,嚴禁多臺機接一個地樁或與其他設備接地相連或接到戶外的水管上。要求用電阻4Ω,長1.5m的的接地銅棒壹條打入地下,并在銅棒頭部做三個Φ5-6mm的螺絲通孔以便接線。
5.切削液要求:至少200L的加工用的切削液(乳化液請按照要求配比約濃度7,避免機臺銹蝕,破壞機臺精度)。
技術培訓
甲方負責為乙方進行技術培訓,培訓時間為3~7個工作日,培訓人員2~5人,培訓地點在甲方,培訓內容包括機床結構、性能及功能、數控系統操作,機床維護保養等知識。培訓人員食宿自理。
售后承諾:
蘇州特魯特?cái)?shù)控機床科技有限公司一向以提供產品和技術服務贏得客戶作為企業的工作;工作中倡導精益求精、不斷提,誠信為客、協助客戶創造大的經濟效益。為此,我公司對選用和關注我公司數控產品的廣大客戶做出如下售后服務承諾:
1.公司設有客戶服務部:
①負責向客戶提供快捷滿意的售后維修服務和售后技術支持。
②設有多名技術,加強與客戶之間的技術交流,接受客戶技術咨詢,指導客戶正確使用和維護機床,全力提升雙方數控技術的應用水平。
③設專人負責客戶信息的接收登記、分析處理、回復回訪及質量反饋等工作。
④客戶服務部對外出服務人員的服務質量和服務態度及時進行監督與考核。
2.售后維修服務內容:
① 所用出廠設備提供一年的質量期和終身技術支持、維修服務。
②質量期內因正常使用發生的零部件損壞,由我方免費更換;質量期結束后,我方以優惠價提供維修所需要更換的零部件。
③對客戶反映的設備故障信息(郵件或傳真等文字形式)的分析處理在8小時內做出書面或電話回復。
④對有能力排除機床故障的客戶,經確認需我公司提供損壞的常用零部件時,在24小時內(質保期過后的在履行完相關手續后)辦理完發貨事宜。
⑤對客戶無維修能力急需我方售后人員上門維修的,在24小時內派出服務人員趕赴現場排除故障。
3.售后技術服務內容:
①隨時接受客戶使用人員的技術咨詢。
②提供對客戶使用人員的技術培訓。
③提供必要的數控軟件功能升級服務。
?12米龍門加工中心?的結構特點主要包括以下幾個方面:
?龍門框架結構?:采用大型的龍門框架結構,這種結構具有很高的穩定性和剛性。龍門框架由立柱、橫梁和床身組成,能夠承受較大的切削力和重力,加工過程中的精度和穩定性。這種結構的設計使得機床能夠容納大型工件進行加工,特別適合加工大型和形狀復雜的工件。
?導軌和絲杠?:采用的直線導軌和滾珠絲杠,能夠機床的運動精度和定位精度。直線導軌具有高剛性、低摩擦、的特點,能夠承受較大的負載和快速的運動。滾珠絲杠則具有、率、低摩擦的特點,能夠?qū)崿F(xiàn)的進給運動。
?大功率主軸?:配備大功率的主軸,能夠滿足高速切削和重切削的需求。主軸的轉速高、功率大、扭矩大,能夠加工各種硬度的材料,如鋼、鑄鐵、鋁合金等。大功率主軸還能夠提高加工效率,縮短加工時間。
?工作臺設計?:工作臺基本上是長方形的,采用米漢納鑄鐵制成,經過時效和二次回火處理,消除殘余內應力,穩定材料,工件加工精度的穩定性,延長機床使用壽命。
?數控系統?:數控系統供應商眾多,根據不同的需求有不同的系統品牌和型號選擇。數控系統的性能和效率隨著信息技術和計算機數字化技術的發展不斷提高,適應于復雜曲面和空間孔系的加工。
?精度?:機床的精度是指在沒有外部載荷的情況下的原始精度。精度通常用其對邊與理想狀態的偏差(簡稱誤差)來表示。誤差越小,精度越高。
綜上所述,12米龍門加工中心通過其特的設計和的組件,為加工大型和復雜形狀的工件提供了、的解決方案?
