關鍵詞 |

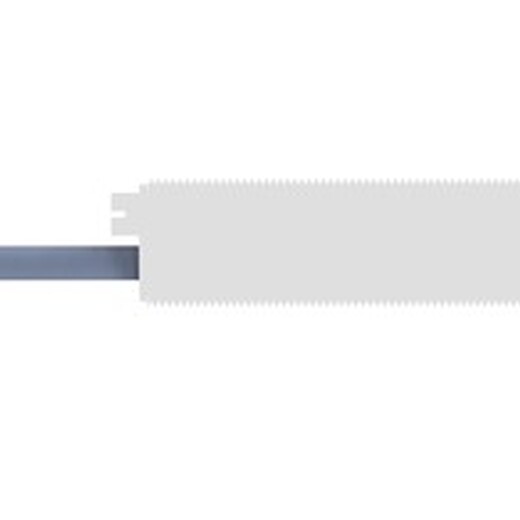

模擬量電感式接近開關 |
面向地區 |
電感式接近開關由三大部分組成:振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場,并達到感應距離時,在金屬目標內產生渦流,從而導致振蕩衰減,以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號,觸發驅動控制器件,從而達到非接觸式之檢測目的。
三根線的接線接法:
粽色的是接電源的正極,藍色的是接電源的負極,黑色的是接負載(信號輸出)。
二根線的接線方法(DC或AC):
棕色線連接負載的負極,負載的正極線再連接電源的正極,藍色的直接連接電源的負極。
接線方法請參照開關標牌上的接線圖來接線,切勿錯接反接!
直流三線接近開關的三根線分別是:棕色線---電源正極藍色線---電源負極黑色線---輸出號
交流二線型開關:將負載和接近開關串聯后接在交流電源端。
電感式模擬量位移傳感器是一種屬于金屬感應的線性器件,接通電源后,在開關的感應面將產生一個交變磁場,當金屬物體接近此感應面時,金屬中則產生渦流而吸取了振蕩器的能量,使振蕩器輸出幅度線性衰減,然后根據衰減量的變化來完成無接觸檢測物體的目的。
在自動化過程控制系統中,模擬量信號的輸入是非常復雜的。但是,在現目前的工業現場,對模擬量信號的處理已基本都采用電流信號方式進行傳輸,相比于電壓信號方式,電流信號抗干擾能力更強,傳輸距離更遠,信號穩定。
注意事項
1、嚴禁在接通電源的狀態下接線,嚴格按接線圖上的標色接線。
2、開關感應面與被測體之間的距離應該取額定動作距離的80]以內,以開關工作。
3、一般不宜串、并聯使用,如有需要,建議用中間繼電器串、并聯來驅動負載。
4、直流型開關使用直流穩壓電源供電,電壓紋波小于10](vpp)。
5、二進制開關(不論直流還是交流)先經負載再接至電源,否則將損壞開關。
6、高溫的工作電壓不允許超過其規范值。
模擬量接近開關電感式模擬量輸出型傳感器與普通電感式傳感器的工作原理相同。當一個金屬目標靠近傳感器的感應面時,振蕩器系統的能量減小,能量減小的程度是目標和傳感器之間距離的尺寸標志。
西格門(江蘇)工業發展有限公司一家集產品研發,生產和銷售為一體的高新技術企業,專注于位置和位移測量解決方案,主要研發顏色傳感器,光電傳感器,光纖傳感器、接近傳感器,位移傳感器,為3C、新能源裝備、半導體裝備、智慧物流,醫療、電子和工業機器人等行業提供一站式解決方案。
憑借著對高精密技術的專注和追求,在傳感器領域不斷探索創新,我們的傳感器除了滿足一般的工業場景,也可滿足高溫、電磁干擾、受限空間、光反射等復雜應用場景,能夠在各種復雜環境下確保定位和穩定性能,我們擁有的生產設備和嚴格的質量控制體系,從研發到生產的每一個環節都精益求精,以滿足客戶的多樣化需求。
我們的工程師擁有超過15年的豐富經驗,我們的工廠通過了質量管理體系IS0:9001 2005、職業健康安全管理認證,系列產品已通過CE、UL、RoHS國際認證,產品質量性能安全可靠,使全球用戶成為工業時代智能智造行業的。
西格門始終把客戶價值放在,秉承“質量、科學管理、持續改進、客戶滿意”的質量方針,不斷追求創新的核心優勢,為客戶提供更、更可靠的產品和服務,努力成為傳感器行業的企業。
主要產品
色標傳感器,光纖傳感器、電感接近傳感器,磁性接近開關,激光位移傳感器,位移傳感器,測高傳感器、光電傳感器、液位傳感器、超聲波流量計,液位傳感器。
