比例閥是一種借助于給電磁鐵輸入模擬信號的方法產生比例磁力來控制閥芯的位置，對流量或壓力進行按比例控制的液壓元件。
比例閥由直流比例電磁鐵與液壓閥兩部分組成，比例閥實現連續控制的核心是采用了比例電磁鐵，比例電磁鐵種類繁多，但工作原理基本相同，它們都是根據比例閥的控制需要開發出來的。

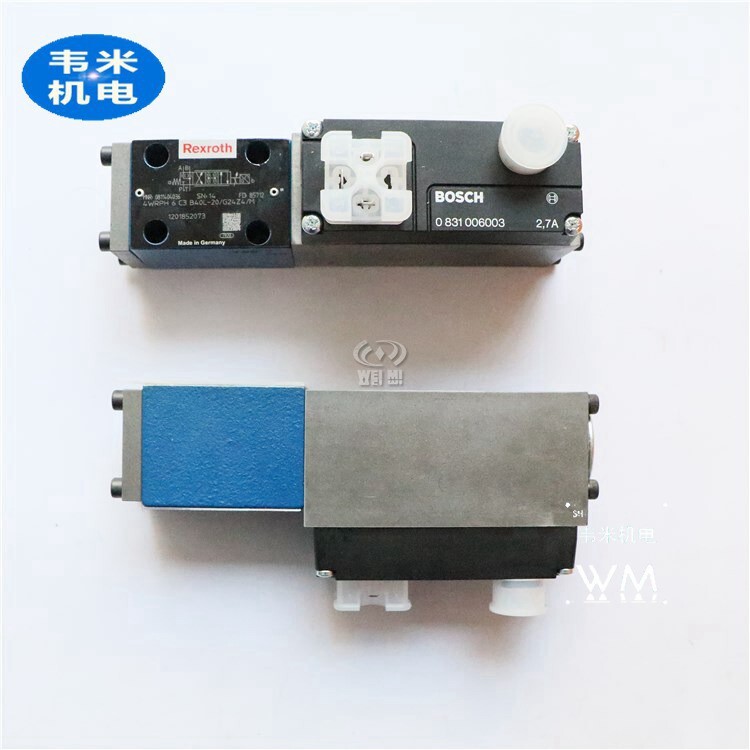

4WRPH6C5B40L-2X/G24Z4/M
4WRPH6C3B15P-2X/G24Z4/M
4WRPH6C3B25P-2X/G24Z4/M
4WRPH6C3B40P-2X/G24Z4/M
4WRPH6C5B40P-2X/G24Z4/M

電氣比例閥作為傳統的氣壓和流量控制部件，可分伺服閥、比例閥和調整開關電磁閥三類，這些閥門應用于壓力和流量的控制具有不同的特性，壓力控制精度和穩定性也不相同。 開關電磁閥型電氣比例閥由于使用了調整開關電磁閥，控制上使用了PWM脈沖調制，使其能夠達到很高的控制精度，在印刷行業具有廣泛的應用。 電氣比例閥一種是開關控制：要么全開要么全閉，或小流量，無中間狀態，如常見的電磁直通閥、電磁換向閥、電液換向閥等。另一種是連續控制：閥口可根據需要任意開啟，以控制流量。這些閥門是手動控制的，如節流閥，也是電控的，如比例閥和伺服閥。 電氣伺服閥的主閥是類似換向閥的滑閥結構，只是閥芯的換向不是由電磁鐵驅動，而是由前級閥輸出的液壓驅動，類似于電液換向閥，只是電液換向閥的前級閥是電磁換向閥，而伺服閥的前級閥是動態特性較好的噴嘴擋板閥或噴管閥。比例閥的主閥由前級閥的輸出壓力控制，前級閥的壓力來自伺服閥的P。如果壓力端口的壓力不足，前級閥無法輸出足夠的壓力來推動主滑閥移動。
4WRPH10C3B50L-2X/G24Z4/M
4WRPH10C3B100L-2X/G24Z4/M
4WRPH10C5B100L-2XG24Z4/M
10C3B50P-2X/G24Z4/M
4WRPH10C3B100P-2X/G24Z4/M

普通液壓閥只能通過預調的方式對液流的壓力、流量進行定值控制。但是當設備機構在工作過程中要求對液壓系統的壓力、流量參數進行調節或連續控制，例如.要求工作臺在工作進給時按慢、快、慢連續變化的速度實現進給，或按一定精度模擬某個控制曲線實現旅力控制.普通液壓閥則實現不了。這時可以用電液比例閥對液壓系統進行控制。 電液比例閥是一種按輸入的電信號連續地、按比例地控制液壓系統的液流方向、流量和壓力的閥類。它山電-機械比例轉換裝置和液壓控制閥本體兩大部分構成.前者將輸入的電信號連續地按比例地轉換為機械力和位移輸出，后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量. 電液比例閥的發展主要有兩個途徑一是用比例電磁鐵取代傳統液壓閥的手動調節裝置或取代普通電磁鐵發展起來的;二是由電液伺服閥簡化結構、降低精度發展起來的。下面介紹的比例閥均指前者，它是當今比例閥的主流。與普通液壓閥可以互換。 比例電磁閥的結構如圖5-27所示。比例電磁鐵是直流電磁鐵，但它與普通直流電磁鐵不同。普通直流電磁鐵的銜鐵只有吸合和斷開兩個工作位置，并且在吸合時磁路中幾乎沒有氣隙.而比例電磁鐵要求吸合力或位移與給定電流成比例。并在銜鐵的全部工作行程上，磁路中保持一定的氣隙‘.其結構主要由靴1、線圈2、殼體5和銜鐵10等組成。線圈2中通電后產生磁場，因隔磁環4的存在。使磁力線主要部分通過銜鐵10、氣隙和靴1，形成回路口靴對銜鐵產生吸力門在線圈中電流一定時。吸力的大小因靴1與銜鐵間的距離不同而變化。但銜鐵在氣隙適中的一段行程中，吸力隨位置的改變發生的變化很小。 設計中使比例電磁鐵的銜鐵在這段行程中工作。因此。改變線圈中的電流，即可在銜鐵上得到與其成正比的吸力。用比例電磁鐵代替螺旋手柄來調整液壓閥，能使輸出樂力或流量與輸人電流對應成比例地發生變化。 比例閥用于模擬控制，是介于普通開關控制與伺服控制之間的控制方式，它也特別適合于 設備的或改造。使設備自動化控制水平大為提高。其在現代液雌系統中占比例很大口 與普通液壓閥相比.比例閥的優點是:①能簡單地實現遠距離控制:②能連續地、按比例地控制液壓系統的壓力和流量。從而實現對執行機構的位置、速度和力的連續控制，并能防止或減小壓力、速度變換時的沖擊;③油路簡化，元件數量少。 比例閥適用于既要求能連續控制脹力、流量.和方向.而又不需要很I的控制精度的場合。 比例閥也分為壓力閥、流量閥和方向閥幾大類。近來又出現了功能復合化的趨勢。
4WRPH10C1B50P-2X/G24Z4/M
4WRPH10C1B100P-2X/G24Z4/M
R901244410 4WRPEH6CB02L-2X/G24K0/A1M
4WRPEH6CB04L-2X/G24K0/A1M
R901125451 4WRPEH6CB04L-2X/G24K0/F1M

德國rexroth比例閥VT-NE30-2X的輸入壓力為零.即.;時,輸出腔的壓力通過比例閥皮圈凸筋間空酸從唇口泄去高壓,同時,當比例閥芯所受的彈簧力大于向右的液壓力時,比例閥彈簧將比例閥芯推回原始位置,使比例閥芯與比例閥皮圈內孔完全分離而完全泄壓.此時輸入輸出壓力為零.隨著輸入壓力.增大,即左增大,使比例滑閥單向力平衡遭破壞.當<>&;6-時,比例閥芯左移與比例閥皮圈產生間隙形成節流并混合比倒閥常見的故障為:1,輸入輸出壓力同步.2,低壓時輔人輸出壓力同步,高壓時輸入輸出壓力正常.3,低壓時輸入輸出壓力正常,高壓時輸入輸出壓力不正常.,1994.№為零時為混合比倒圉工作性能試驗示意圖.試驗時,先將管內的空氣排凈,然后分別取低,中,高三個壓力進行試驗,輸入輔出壓力符合即為合格。
4WRPEH6C4B02L-2X/G24K0/A1M
4WRPEH6C4B04L-2X/G24K0/A1M
4WRPEH6C4B04L-2X/G24K0/F1M
4WRPEH6C4B12L-2X/G24K0/A1M
4WRPEH6C4B12L-2X/G24K0/F1M

Rexroth力士樂比例閥奧迪四輪驅動轎車制動系統在關閉ABS后,感載比例閥可用于防止后輪的過制動。當汽車直線行駛時,兩后輪的制動壓力可根據車輛載荷增減;當汽車左轉彎時,左后輪載荷下降,由于感載比例閥位于左后輪附近,可同樣起作用使兩后輪的制動壓力都下降.而當汽車右轉彎時,右后輪載荷減小,汽車的側向加速度使感載比例閥起作用,降低右后輪的制動壓力。這樣的自動調節使前、后輪的制動力分配和左、右后輪的制動力分配都接近理想的制動力分配,從而提高了制動安全性。
德國Rexroth力士樂比例閥的工作原理，REXROTH力士樂比例閥結構，力士樂比例閥作用
4WRPEH10CB100L-2X/G24K0/F1M
4WRPEH10CB50L-2X/G24K0/A1M
4WRPEH10C1B100L-2X/G24K0/A1M
4WRPEH10C1B50L-2X/G24K0/A1M
4WRPEH10C3B100L-2X/G24K0/A1M
4WRPEH10C3B100L-2X/G24K0/F1M

產品組合包括比例方向閥、比例壓力閥、比例流量閥、高頻響閥、伺服閥以及閥門附件，產品可通過集成電子元件 (OBE) 減少所需配線的使用、簡化處理的流程，并同時實現準確的再現性以及低制造公差。
比例閥可用作帶或不帶集成電子元件 (OBE) 的直動式或先導式閥門，通過使用集成電子元件減少布線工作并簡化處理程序，因此此閥門成為眾多閉環應用的理想選擇。
比例閥如何安裝？相信不少人是有疑問的，今天上海韋米機電就跟大家解答一下！
閥安裝到系統之前，應該對照訂貨型號比較閥的型號說明。
1、清潔
安裝比例閥時，確認閥和要安裝的區域潔凈油箱須密閉，以防止外部污染清洗時只能使用無紡布或特殊用紙；
2、安裝閥時
確認安裝面和底板無水分，沒有油，如果連接面有油不可避免，固定螺釘要手動擰緊，不要借助動力工具，超過4個螺釘時要注意中間的螺釘先擰緊這種措施密封圈與閥連接面正確密封；
3、安裝位置
好水平位置，如果比例閥安裝在執行器上，應當避免閥芯位置和執行器的加速度方向平行；
4、電氣連接
電氣連接請參考相關的樣本特殊的保護形式，要求采用特殊的措施，見相關樣本中的說明。
4WRPEH10C4B100L-2X/G24K0/A1M
4WRPEH10C4B100L-2X/G24K0/F1M
4WRPEH10C4B100P-2X/G24K0/A1M
R901150034 4WRPEH10C4B100P-2X/G24K0/F1M
4WRPEH10C4B50L-2X/G24K0/A1M
4WRPEH10C4B50L-2X/G24K0/F1M
