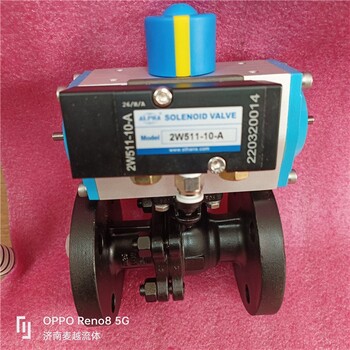

RT012DA氣動閥門執行器 |
面向地區 |
一、執行機構的由來： 執行機構，又稱執行器，是一種自動控制領域的常用機電一體化設備（器件），是自動化儀表的三大組成部分（檢測設備、調節設備和執行設備）中的執行設備。主要是對一些設備和裝置進行自動操作，控制其開關和調節，代替人工作業。按動力類型可分為氣動、液動、電動、電液動等幾類；按運動形式可分為直行程、角行程、回轉型（多轉式）等幾類：
二、選擇執行器的五個要素： 1、可靠性；2、經濟性；3、動作平穩、足夠的輸出力；4、重量及外觀；5、結構簡單、便于維護。
關于我公司的氣動執行器相對于其他國產氣動執行產品存在以下特點： 1、氣動執行器采用的缸體材質為6005鋁型材，現在其它國產品牌所用材質為6003鋁型材。相對于6003，6005抗拉強度高，耐腐蝕性好。被廣泛用于地鐵、高速列車制造等要求相對嚴格的行業。
2、氣動執行器缸體硬質氧化厚度達到40μm的國際標準，其特點是： (1) 硬度高,而且有較好的耐磨性。 (2) 較高的耐蝕性。因為其有較高的化學穩定性，使合金成分夾雜或形成金屬化合物不能被氧化或被溶解，而使氧化膜不連續或產生空隙，從而使氧化膜的耐蝕性大為降低。所以其耐蝕性能較高。 (3) 絕熱抗熱性能強。高可耐溫1500℃左右。 綜上所述，經過氧化處理后，在其表面形成的氧化膜具有良好的防護等特性。而其它國產品牌在尚沒有達到此要求。
當壓縮空氣進入氣動執行器時，氣體推動雙活塞向兩端直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90°，閥門即被打開。此時氣動執行器兩端的氣體隨B管咀氣體推動雙活塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒條順時針方向轉動90℃，閥門即被關閉。此時氣動執行器中間，的氣體隨A管咀排出。以上為標準型的傳動原理。根據用戶需求，氣動執行器可裝置成與標準型相反的傳動原理，即旋轉軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。
選擇雙作用執行器，查找雙作用氣動執行器扭矩表，根據需要的扭矩值，再增加10%的安全值，然后根據氣源的工作壓力，查找扭矩表，則得準確的GT型號。例如：控制一個需要200Nm扭矩的閥門，考慮安全因素增加10%達到220Nm，可選擇GT127×90型號的執行器（在0.5MPa時提供275Nm的扭矩）：或選擇GT118×90型號的執行器（在0.6MPa時提供252Nm的扭矩。
