猴車托繩輪工作原理

　　將鋼絲繩安裝在驅動輪、托（壓）繩輪和尾輪上，并經設有重錘的張緊裝置拉緊后，由驅動裝置的電動機輸出動力帶動減速機上的驅動輪和鋼絲繩作循環無極運行，吊椅則通過抱索器與鋼絲繩鎖緊在運行的鋼絲繩上，隨鋼絲繩上行或下行，從而實現輸送礦工的目的。其中鋼絲繩通過尾部張緊裝置張緊后，以維持鋼絲繩在托繩輪之間的撓度和張力。



猴車托繩輪由輪體（1）、輪蓋（2）、軸（3）、緊固件（4）等組成，規格有175、180、188、200、210、240、280(mm)等，也可根據客戶需求加工。

　　由于托繩輪受力大小和角度不同，有單、雙等不同托繩輪。托繩裝置主要由托輪吊架和托繩輪等組成，托繩裝置主要包括單托輪和托壓輪，輪體是鑄鐵制造的，輪體內安裝一對滾動軸承。猴車雙托輪規格可分為∮180、∮200、∮240三種不同規格，根據鋼絲繩大小、抱索器樣式及托壓輪分布結構來進行配比。

　　托繩輪使用注意事項

　　1、為防止運載索在運行中發生向內跳索而發生事故，其內側輪緣要外側或在吊架上設置擋板。

　　2、托輪輪襯應是耐磨材料制造的可更換的輪襯，當輪襯磨損三分之二（即余厚為三分之一厚度）厚度時，應及時更換輪襯。

　　3、托輪吊架由方鋼管或槽鋼制作，并在變坡點全部做成上下可調式，這樣便于現場安裝和調試。

架空乘人裝置托壓繩輪裝置，在壓繩輪支架上裝有一組相對的壓繩輪組件，所述的壓繩輪組件包括兩塊錯開相對的旋轉擺臂，旋轉擺臂通過旋轉軸銷裝在壓繩輪支架上，在旋轉擺臂的兩端分別裝有托壓繩輪。技術效果，1、有效保障架空乘人裝置的安全運行；2、抱索器通過托壓繩輪時，擠壓托壓繩輪組件一端的托壓繩輪，利用旋轉擺臂的旋轉擺動，托壓繩輪向外側移動，另一端的托壓繩輪向內側移動，擠壓鋼絲繩，鋼絲繩發生微型變形，形成弧線，相對安裝的壓繩輪組件對鋼絲繩形成一組反推力，反向控制鋼絲繩，防止鋼絲繩過度擺動，當抱索器通過后，托壓繩輪組件通過鋼絲繩的張力復位，實現對鋼絲繩的控制，架空乘人裝置的安全運行；3、本裝置結構簡單，裝置不易變

架空乘人猴車單托輪

我公司生產的單托輪應用于礦山索道。常用規格：?jiǎn)瓮休啠?180，?200，?240雙托輪：?200，?240單托輪雙托輪又叫托輪、托繩輪、壓繩輪、單托壓繩輪、雙托壓繩輪、裝置托輪。安裝于礦山斜井下猴車上，起到托繩的作用，適用于長距離巷道人員、貨物的運輸，可實現人員靜止上下車和大角度的水平轉彎。礦用架空乘人裝置所用托繩輪輪襯分為三種材質：聚氨酯（聚氨酯材質分注塑工藝和人工澆注工藝，使用壽命和性來講，澆注工藝更優于注塑工藝），尼龍材質，橡膠材質,，復合材質，工程塑料。各種規格一應俱全，支持來圖訂制。

單托輪是按規格可分為180、200、210、240、260、280（直徑），按用途可分為適用于固定抱索器、活動式抱索器、可摘掛式抱索器三種，各廠家選用規格基本相同，區別在于長軸、短軸，軸粗為25還是30，配套的輪襯變化，我公司可為貴處提供各種配件，提供照片或產品樣品即可供貨。

托繩輪由緊固件1、軸2、輪體3、輪襯4、輪蓋5等組成。

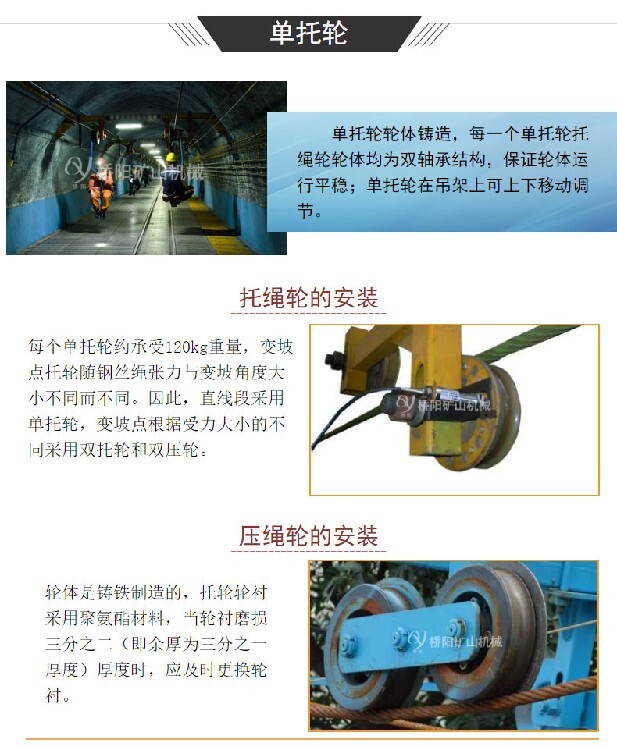

單托輪輪體采用鑄造，每一個單托輪托繩輪輪體均為雙軸承結構，輪體運行平穩；單托輪在吊架上可上下移動調節，方便維護。
單托輪重量比較輕，單人即可從梁上把托輪拆下，維修簡單。

架空乘人裝置的輪系部分應符合以下要求：
（一）所有的托輪、壓輪應轉動靈活，平穩、不晃動。
（二）輪襯貼合緊密、無脫離，輪襯磨損余厚不小于5mm。托輪架穩固無變形、無位置偏移等現象。
（三）各部件連接螺栓緊固有效，焊縫無開裂現象。
（四）各種輪襯符合耐磨，阻燃要求。
