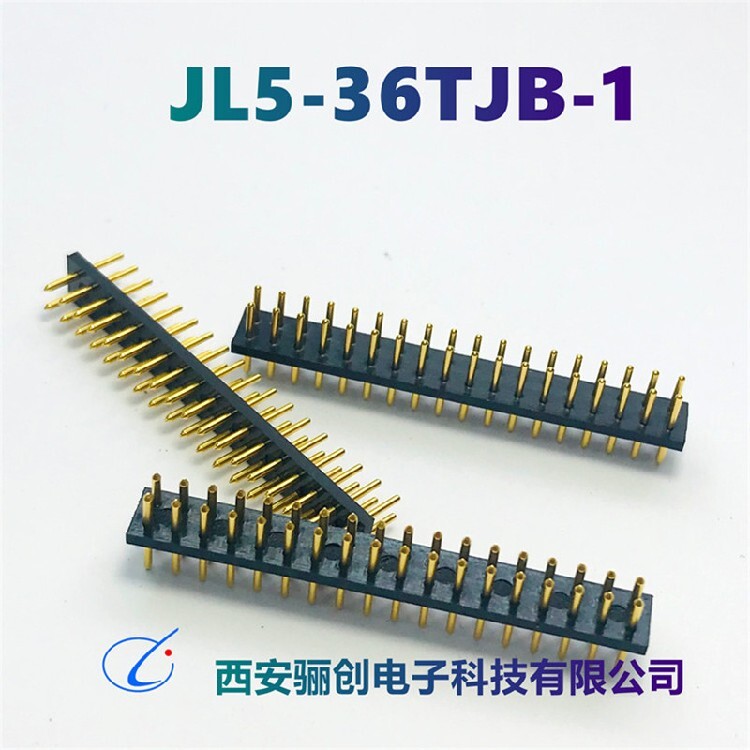

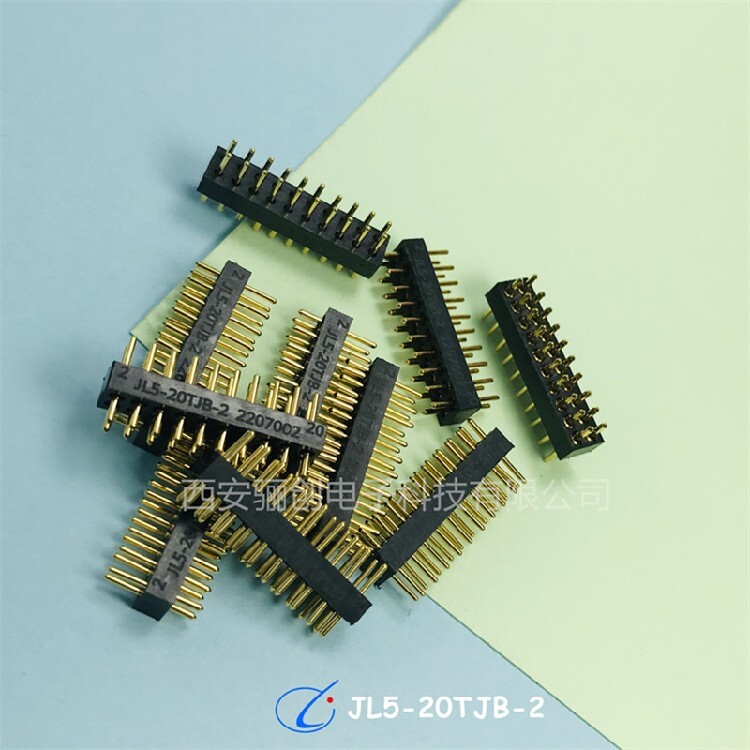

JL5矩形電連接器主要技術特性
環境溫度：-55℃~+125℃
額定電流：1A
接觸電阻：≤12.5MΩ
絕緣電阻：常溫≥5000MΩ 濕熱≥100MΩ
介質耐壓：1000V（常態）
沖 擊：980m/s2
振 動：10Hz~2000Hz 147m/s
機械壽命：1000次
相對濕度：90%~95%（40±2℃）

產品選用必知事項
?HJ30J ?-- ?□ ? ?ZK/TJ ? ?□ ? □ ?-- ? □ ?
? ?① ? ? ? ② ? ? ③ ? ?④ ?⑤ ? ? ? ⑥ ??
①主稱代號：HJ30J
②接觸件數目：12、18、24、30、36、55、100芯
外殼結構：P-垂直安裝結構 ? ?L-水平安裝結構 ? 不表示-自由端殼體結構；
③連接器類型：TJ—插頭裝插針；
? ? ? ? ? ? ? ZK—插座裝插孔；
④接觸件端接形式： 無表示-壓接形式 ? ?S-焊接形式
? ? ? ? ? ? ? ? ? ?N-直式印制板形式印制板網格間距為1.27*1.27；
? ? ? ? ? ? ? ? ? ?NB-表面貼裝形式
? ? ? ? ? ? ? ? ? ?W-印制板網格間距為1.27*1.27
⑤鎖緊及安裝組件類型：如L、K、P型等，詳見J30J系列產品鎖緊組件類型及使用說明；
? ? ? ? ? ? ? ? ? ?其中：直式印制板產品鎖緊組件為P51型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N5型印制板產品鎖緊組件為P92型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N8型印制板產品鎖緊組件為P85型鎖緊組件，與J30J產品不同；
⑥改型產品標示：A-尾部有夾線壓板
? ? ? ? ? ? ? ? J-印制板焊盤間距為1.27（于表面貼裝產品）接點
注：如果用戶需求帶導線的壓接產品，需與我公司技術人員溝通確認導線規格，并由我公司技術人員提供新的訂貨型號，在合同中注明接線要求。

XCE系列在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。高可靠的雙曲面線簧插孔，使連接器插拔柔 和，接觸可靠，接觸電阻小。插頭插座端接方式為焊接。

Y17系列圓形電連接器
??
Y17系列圓形電連接器廣泛應用于各種電氣設備之間的電路連接。
連接方式為卡口式，使用方便，鎖緊可靠，規格，有防誤插機構。
使用環境條件
工作溫度 ： -55～+125℃ -55～175℃*
相對濕度 ： 40± 2℃時相對濕度92～98%
工作氣壓 ： 101.33kPa～4.4kPa 101.33kPa～1.33Pa*
正弦振動 ： 10～2000HZ 加速度98 m/s2
10～2000HZ 加速度196 m/s2**
沖 擊 ： 加速度490 m/s2，980 m/s2**
碰 撞 ： 加速度392 m/s2
離 心 ： 加速度245m/s2，784m/s2**
注: *僅適用于Y17-1604；**僅適用于Y17-2804和Y17-2824。

主要技術特性
接觸件特性
插針直徑(mm) Φ1.5 Φ2.5 Φ3.5 Φ5 Φ7 Φ10
工作電流(A) 10 25 50 30* 75 100 200
接觸電(mΩ) ≤3 ≤1 ≤1 ≤1 ≤1 ≤1
? ? ? ? ? ? ? ?
絕緣電阻
標準大氣條件 潮濕條件 高溫條件
≥1000MΩ ≥20MΩ ≥500MΩ

耐電壓
標準大氣條件 低氣壓條件
AC 1000Vrms AC 250Vrms

機械壽命 500次

Y17外形及安裝尺寸

插頭
殼體號 D L
10 Φ22.5 31.5
12 Φ26.5 31.5
16 Φ33 31.5
20 Φ39 31.5
28 Φ52 68

方形法蘭盤式插座
殼體號 D D1 D2 d A B
10 Φ18.5 Φ17.5 Φ16 Φ3.4 24 18±0.2
12 Φ22.5 Φ21.5 Φ20 Φ3.4 27 21±0.2
16 Φ29.5 Φ27.5 Φ26 Φ3.4 32 26±0.2
20 Φ35.5 Φ33.5 Φ32 Φ5.5 42 33±0.2
28 Φ50 Φ45.5 Φ44 Φ5.5 53 42±0.2

圓形法蘭盤式插座
殼體號 D D1
16 Φ31 Φ26
20 Φ36 Φ32

夾線板式電纜罩
殼體號 D d L
10 Φ18.5 Φ7 17
12 Φ22.5 Φ10 17
16 Φ29.5 Φ13.5 25
20 大夾線 Φ35.5 Φ20 26.5
小夾線 Φ15.5 23
28 Φ50 Φ29 36.5

灌封式電纜罩
殼體號 D d L
10 Φ18.5 Φ9 18
12 Φ22.5 Φ13 18
16 Φ29.5 Φ17 28.5
20 Φ35.5 Φ23 28.5

90°彎式電纜罩
殼體號 D d L H
16 Φ29.5 Φ13 34 24.5
20 Φ35.5 Φ16 37 27.5

熱塑套管式電纜罩

5（1型）, 5a（2型）
殼體號 d1 L1 d2 L2 D
10 Φ10 27 Φ10 33 Φ23
12 Φ13 30 Φ15 33 Φ26
16 Φ18 32 Φ18 33 Φ32
20 Φ24 35 Φ27.7 33 Φ38

執行標準Q/321283LSB07-2004《Y17系列圓形電連接器技術條件》

型號標志Y 17 - 20 19 Z J 10 - 2a
代號 Y 17 - 20 19 Z J 10 - 2a
序號 ① ② ? ③ ④ ⑤ ⑥ ⑦ ? ⑧

① 圓形電連接器
② 設計序號
③ 殼體號：10，12，16，20，28
④ 芯數：1,3,4,7,12,19,24
⑤ 電連接器類別：T-插頭，Z-插座
⑥ 接觸件類型：J-插針，K-插孔
⑦ 插頭電纜罩形式及插座安裝形式：
插頭電纜罩：2-夾線板式，2a-大夾線板式（僅20號殼體），2b-小夾線板式（僅20號殼體），3-灌封式，4-90°彎式,5-熱縮套管式1型，5a-熱縮套管式2型，8-屏蔽夾線板式
插座安裝形式：10-方形法蘭盤，11-圓形法蘭盤
⑧ 插座電纜罩形式：2-夾線板式，2a-大夾線板式（僅20號殼體），2b-小夾線板式（僅20號殼體），3-灌封式，4-90°彎式，5-熱縮套管式1型，5a-熱縮套管式2型

該產品符合GJB101A-97標準，且同一電流系列的插頭、插座可互配。
該產品采用卡口連接，快速連接，耐環境好，適用于大電流電源系列的連接。
產品標記代號

1、 主稱代號：Y-圓形電連接器
2、 設計序號：50-序號
3、 類別號：D-代表電源系列產品
4、 結構形式：X-普通焊接式、P-焊接屏蔽膠封
5、 殼體號:12、14、16、18、20、22、24、32、D4
6、 芯數：絕緣安裝板孔位排列號
7、 插頭插座類別：T-插頭，Z-插座
8、 接觸件類別：J-插針，K-插孔
9、插座安裝方式：10-方形法蘭盤 11-圓形法蘭盤 14-螺帽拼緊式
10-2—方形蘭盤帶電纜罩 S-穿墻座
插頭形式：1-接地壓緊式 2-夾線板式 3-簡封式 4-防波抗拉式
10 5-90°彎頭式、F-防水式、8-屏蔽夾線板式
11、絕緣安裝板位置：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ ，其中 Ⅲ不寫出

使用環境條件
工作溫度：-55℃～+125℃
相對濕度：溫度40±2℃時達90%～95%
工作氣壓：101.33KPa～1.33Pa
振 動：振頻為10HZ～2000HZ，加速度196m/s2
沖 擊：加速度980.7 m/s2
碰 撞：加速度392 m/s2
抗電強度：交流1500V

電氣特性

接觸件特性
接觸對直徑（mm） ?2.0 ?2.5 ? 3 ?3.5 ? 4 ? 5 ? 6 ?7 ?10
工作電流（A） 20 25 40 50 60 75 90 100 200
接觸電阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

絕緣電阻：正常大氣條件下 不小于3000MΩ
高溫條件下 不小于3 MΩ
潮濕條件下 不小于100 MΩ

壽 命：插拔500次

執行標準：Q/321283LSB04-2006《Y50系列圓形電連接器》

特點
1、五健槽系統可防誤插，正確插合。
2、采用卡釘螺旋槽，可用視覺和聽覺檢查插頭插座是否插合到位。
3、安裝在插座表面的三只卡釘（圓周均布）滑入相應的插頭連接環螺旋槽，到槽底端，卡釘的嗒聲，表示插頭到位、連接器鎖緊。

防誤插
在絕緣體外圍上開有不同角度的鍵槽，可以按使用方需要由生產方轉位裝配、相同規格插頭插座不會誤插。以使相同品種規格的相同裝配序號對應的插頭插座能插入，不同裝配鍵序號對應的插頭和插座不能插入。鍵的轉位角如表，角度位置如圖：

標記代號 四個鍵槽安裝母Ⅰ 與主鍵Ⅰ的角度
Ⅰ V 155°
Ⅱ Y 95°
Ⅲ I 0°
Ⅳ L 100°
Ⅴ T 150°
絕緣安裝板的孔位排列
Y50DX絕緣安裝板孔位排列 從插合面看插針絕緣安裝板孔位
