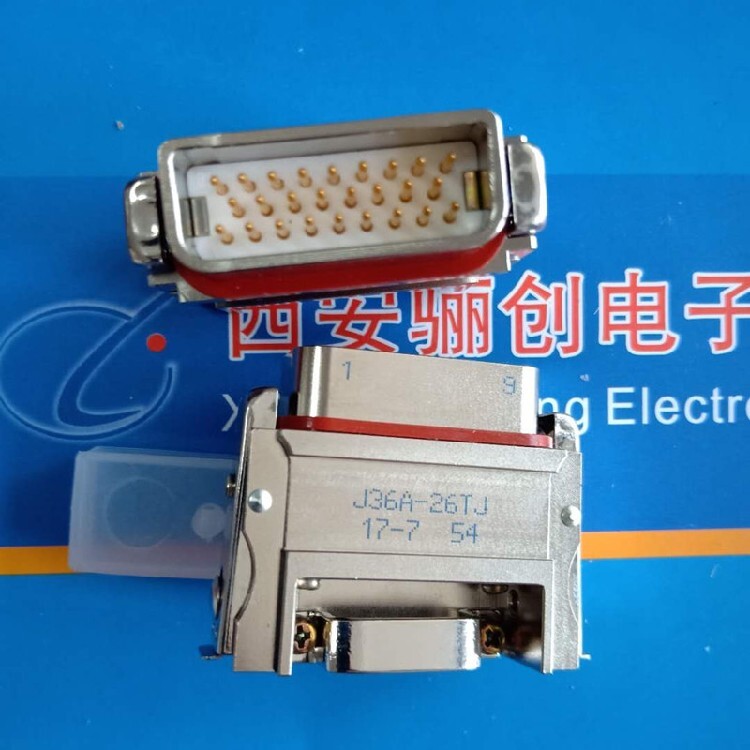

接插件J36A |
面向地區 |
產品標志代號
J30J - × TJ/ZK × × - × ×
① ② ③ ④ ⑤ ⑥ ⑦
①-設計序號
②-接觸件排列:9、15、21、25、31、37、51、66、74、100
③-連接器與接觸件種類:
TJ—插頭裝插針 ZK—插座裝插孔 Z—插座 K—插孔
TJ、ZK為固定搭配,通常包含TJ字母的連接器為插頭;包含ZK字母的連接器為插座。
④-表示接觸件端接形式:不表示—壓接 S—焊接 N—直插印制板 W—彎插印制板
⑤-鎖緊組件類別:詳見J30J鎖緊組件
⑥-表面涂覆:不表示—鍍鎳 G—鍍鎘
⑦-改型:A—外殼尾端帶屏蔽網線夾 D—外殼法蘭對接端上帶有防轉槽
J—印制板網格間距為1.27×2.54(列×行) Q—外殼法蘭加寬
標志示例:
J30J–51ZKP–GAD:表示接觸件數目為51、插座裝插孔、接觸件尾端變更為壓接式、帶P型鎖緊組件、外殼鍍鎘、外殼尾端帶屏蔽網線夾且外殼法蘭盤上帶有防轉槽的J30J固定端連
彎插印制板式 插頭 J30J-TJW 彎插印制板,印制板開孔網格尺寸為
2.54x2.54
插座 J30J-ZKW
插座 J30J-ZKW(158) 與 J30J-ZKW 比較,尾針離灌膠面距離小 0.8,
為中航光電標準
插頭 J30J-TJW-J 彎插印制板,印制板開孔網格尺寸為
1.27x2.54
插座 J30J-ZKW-J
插座 J30J-ZKW-J(158) 與 J30J-ZKW-J 比較,尾針離灌膠面距離小
0.8,為中航光電標準
插頭 J30J-TJW4-J 在 J30J-TJ/ZKW-J 基礎上尾針加長 3.6
插座 J30J-ZKW4-J
插頭 J30J-TJW6-J 在 J30J-TJ/ZKW-J 基礎上尾針加長 3
插座 J30J-ZKW6-J
插頭 J30J-TJW7-J 在 J30J-TJ/ZKW-J 基礎上尾針加長 8
J30J-TJ/ZK-Q 插頭(座)合件默認配裝有法蘭盤界面橡膠墊,但該橡膠墊只有在插頭(座)合件配裝固定端鎖緊組件時才有意義,若插頭(座)合件配裝自由端鎖緊組件則不需該橡膠墊,若插頭(座)合件配裝特殊的鎖緊組件則需根據鎖緊組件是否需與安裝板安固定來確定是否配用法蘭盤界面橡膠墊。但出于產品狀態統一性考慮,無論產品所配鎖緊組件如何,該橡膠墊均與產品配套出廠。
