比例閥實質上是一種廉價的、抗污染性能較好的電液控制閥。比例閥的發展經歷兩條途徑：
1、用比例電磁鐵取代傳統液壓閥的手動調節輸入機構，在傳統液壓閥的基礎下：發展起來的各種比例方向、壓力和流量閥；
2、一些原電液伺服閥生產廠家在電液伺服閥的基礎上，降低設計制造精度后發展起來的；
按比例閥控制方式分類是指按照比例閥的先導控制閥中的電氣一機械轉換方式來分類，其電控制部分有比例電磁鐵、力矩馬達、直流伺服電動機等多種形式：
1)電磁式：電磁式是指采用比例電磁鐵作為電氣一機械轉換元件的比例閥，比例電磁鐵將輸入的電流信號轉換成力、位移機械信號輸出．進而控制壓力、流量及方向等參數；
2)電動式：電動式是指采用直流伺服電動機作為電氣一機械轉換元件的比例閥，直流伺服電動機將輸入的電信號．轉換成旋轉運動轉速，再經絲桿螺母、齒輪齒條或齒輪凸輪等減速裝置和變換機構，輸出力與位移，進一步控制液壓參數;
3)電液式：電液式是指采用力矩馬達和噴嘴擋板的結構為先導控制級的比例閥。對力矩馬達輸入不同的電信號，并通過同它連接在一起的擋板（有時力矩馬達的銜鐵就是擋板）輸出位移或角位移，改變擋板和噴嘴之間的距離，使噴嘴噴出的油液流阻產生變化，進而控制輸小參數。
4WRPH6C3B02L-2X/G24Z4/M
4WRPH6C3B04L-2X/G24Z4/M
4WRPH6C3B12L-2X/G24Z4/M
4WRPH6C3B24L-2X/G24Z4/M
4WRPH6C3B40L-2X/G24Z4/M

比例閥與普通液壓元件相比，有如下特點：
1、電信號便于傳遞，能簡單地實現遠距離控制；
2、能連續、按比例地控制液壓系統的壓力和流量，實現對執行機構的位置、速度、力量的控制，并能減少壓力變換時的沖擊；
3、減少了元件數量，簡化了油路，同時電液比例閥的使用條件和保養與一 般液壓元件相同，比伺服閥的抗污染性能強，工作可靠。
4WRPH6C4B02L-2X/G24Z4/M
4WRPH6C4B04L-2X/G24Z4/M
4WRPH6C4B12L-2X/G24Z4/M
4WRPH6C4B24L-2X/G24Z4/M
4WRPH6C4B40L-2X/G24Z4/M

普通液壓閥只能通過預調的方式對液流的壓力、流量進行定值控制。但是當設備機構在工作過程中要求對液壓系統的壓力、流量參數進行調節或連續控制，例如.要求工作臺在工作進給時按慢、快、慢連續變化的速度實現進給，或按一定精度模擬某個控制曲線實現旅力控制.普通液壓閥則實現不了。這時可以用電液比例閥對液壓系統進行控制。 電液比例閥是一種按輸入的電信號連續地、按比例地控制液壓系統的液流方向、流量和壓力的閥類。它山電-機械比例轉換裝置和液壓控制閥本體兩大部分構成.前者將輸入的電信號連續地按比例地轉換為機械力和位移輸出，后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量. 電液比例閥的發展主要有兩個途徑一是用比例電磁鐵取代傳統液壓閥的手動調節裝置或取代普通電磁鐵發展起來的;二是由電液伺服閥簡化結構、降低精度發展起來的。下面介紹的比例閥均指前者，它是當今比例閥的主流。與普通液壓閥可以互換。 比例電磁閥的結構如圖5-27所示。比例電磁鐵是直流電磁鐵，但它與普通直流電磁鐵不同。普通直流電磁鐵的銜鐵只有吸合和斷開兩個工作位置，并且在吸合時磁路中幾乎沒有氣隙.而比例電磁鐵要求吸合力或位移與給定電流成比例。并在銜鐵的全部工作行程上，磁路中保持一定的氣隙‘.其結構主要由靴1、線圈2、殼體5和銜鐵10等組成。線圈2中通電后產生磁場，因隔磁環4的存在。使磁力線主要部分通過銜鐵10、氣隙和靴1，形成回路口靴對銜鐵產生吸力門在線圈中電流一定時。吸力的大小因靴1與銜鐵間的距離不同而變化。但銜鐵在氣隙適中的一段行程中，吸力隨位置的改變發生的變化很小。 設計中使比例電磁鐵的銜鐵在這段行程中工作。因此。改變線圈中的電流，即可在銜鐵上得到與其成正比的吸力。用比例電磁鐵代替螺旋手柄來調整液壓閥，能使輸出樂力或流量與輸人電流對應成比例地發生變化。 比例閥用于模擬控制，是介于普通開關控制與伺服控制之間的控制方式，它也特別適合于 設備的或改造。使設備自動化控制水平大為提高。其在現代液雌系統中占比例很大口 與普通液壓閥相比.比例閥的優點是:①能簡單地實現遠距離控制:②能連續地、按比例地控制液壓系統的壓力和流量。從而實現對執行機構的位置、速度和力的連續控制，并能防止或減小壓力、速度變換時的沖擊;③油路簡化，元件數量少。 比例閥適用于既要求能連續控制脹力、流量.和方向.而又不需要很I的控制精度的場合。 比例閥也分為壓力閥、流量閥和方向閥幾大類。近來又出現了功能復合化的趨勢。
4WRPH10C1B50P-2X/G24Z4/M
4WRPH10C1B100P-2X/G24Z4/M
R901244410 4WRPEH6CB02L-2X/G24K0/A1M
4WRPEH6CB04L-2X/G24K0/A1M
R901125451 4WRPEH6CB04L-2X/G24K0/F1M

隨著液壓傳動和液壓伺服系統的發展， 生產實踐中出現一些即要求能夠連續的控制 壓力、流量和方向，又不需要其控制精度很 高的液壓系統。由于普通的液壓元件不能滿 足具有一定的伺服性要求，而使用電液伺服 閥又由于控制精度要求不高而過于浪費，因 此近幾年產生了介于普通液壓元件 （開關控制） 和伺服閥 （連續控制） 之間的比例控制 閥。 電液比例控制閥（簡稱比例閥）實質上是一種廉價的、抗污染性能較好的電液控制閥。比例閥的發展經歷兩條途徑，一是用比例電磁鐵取代傳統液壓閥的手動調節輸入機構，在傳統液壓閥的基礎下：發展起來的各種比例方向、壓力和流量閥；二是一些原電液伺服閥生產廠家在電液伺服閥的基礎上，降低設計制造精度后發展起來的。 力士樂REXROTH比例溢流閥，先導式 力士樂REXROTH比例溢流閥，先導式、帶集成電子放大版（OBE）和位置反饋
R901129227 4WRPEH6CB04L-2X/G24K0/F1V
4WRPEH6CB12L-2X/G24K0/A1M
4WRPEH6CB24L-2X/G24K0/A1M
4WRPEH6CB24L-2X/G24K0/B5M
4WRPEH6CB25P-2X/G24K0/A1M

比例閥是一種新型的液壓控制裝置。在普通壓力閥、流量閥和方向閥上，用比例電磁鐵替代原有的控制部分，按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥一般都具有壓力補償性能，輸出壓力和流量可以不受負載變化的影響 對增益、閥芯死區補償以及偏置的設置調整確保了閥與閥之間的很好的重復性。 所需的電氣輸入僅僅是電源 (24V) 和電壓為±10V 的指令信號。放大器安裝在堅固 的金屬罩內，被密封起來以防止進水或其他油液。電氣連接通過標準的 7 針插頭實現。 閥芯位置檢測器引腳使得能夠從電氣上檢測閥的狀態。如果需要的話，斜坡函數可以在外部生成。 閥芯位置檢測器引腳有助于故障診斷。 維修時閥的拆卸和更換方便 (即插即用)。經過振動和沖擊測試。 有的 DIN 軌條用于安裝電氣功能模塊。完備的 CE 電磁相容性。 符合 IP67 等級的閥環境保護。有增強閥功能的選項。 PC7 – 不帶插頭的 7 針接頭帶插頭的 7 針接頭 與 PE7 相同只是管腳 "C" 用于啟用信號與 PC7 相同只是管腳 "C" 用于啟用信號 電源直流 24V (21V 至 36V，包括 10% 峰峰值動)，大電流 3A指令信號 直流±10 V，對于閥芯全行程10kΩ 功率級脈度調制頻率10 kHz，標稱 重復性，閥與閥之間 (設定時)： 指令信號時的流量增益≤ 5% 反性保護IEC 144，等級 IP67 相對濕度當 20 至 70 C (68 至158 F) 時，為 85 至 95% 全性能時油液溫度范圍0 C 至 70 C (32 F 至 158 F) 閥性能下降時的低溫度–20 C (–4 F) 貯存時的溫度范圍–25 C 至 +85 C (–13 F 至 +185 F)
4WRPEH6CB25P-2X/G24K0/A1M-303
4WRPEH6CB40L-2X/G24K0/A1M
4WRPEH6CB40L-2X/G24K0/F1M
R901303846 4WRPEH6C1B24L-2X/G24K0/A1M
4WRPEH6C1B40L-2X/G24K0/A1M

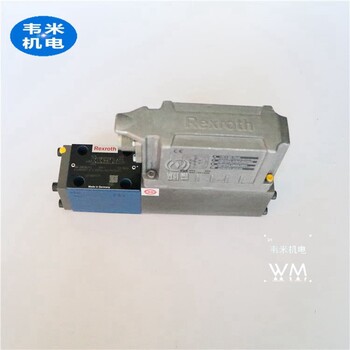

比例閥常見故障及診斷排除 對于一般的電液比例閥，閥的主體結構組成及特點與傳統液壓閥相差無幾，因此這部分的常見故障及診斷排除方法可以參看前述控制閥故障診斷與排除。而其電氣—機械轉換器部分的常見故障及診斷排除方法可以參看產品說明書。 放大器接線錯誤或使用電壓過高燒壞放大器；電氣插頭與閥連接不牢；由于使用不當，致使電流過大燒壞電磁鐵；或電流太小驅動力不夠；比例閥安裝方向錯誤，進出油口不在安裝底板的正確位置，或底板加工精度差，底面滲油；油液污染時閥芯卡死；雜質磨損零件使內泄漏增加。 排除方法： 1）正確接線、控制工作電壓在放大器的范圍內； 2）進一步牢固連接或更換； 3）正確使用、合理選擇、或在電磁鐵輸入電路中增加限電流元件 4）正確安裝、處理安裝面和密封件 5）充分過濾或更換液壓油、對磨損零件進行配磨或更換。 力士樂REXROTH比例方向閥，先導式，帶整體電子放大版（OBE）和電氣位置反饋
4WRPEH6C3B12L 2X G24K0/A1M
0811A04601 4WRPEH6C3B12L-2X/G24K0/A1M
R901153461 4WRPEH6C3B15P-2X/G24K0/F1M
4WRPEH6C3B24L-2X/G24K0/A1M
4WRPEH6C3B24L-2X/G24K0/F1M
